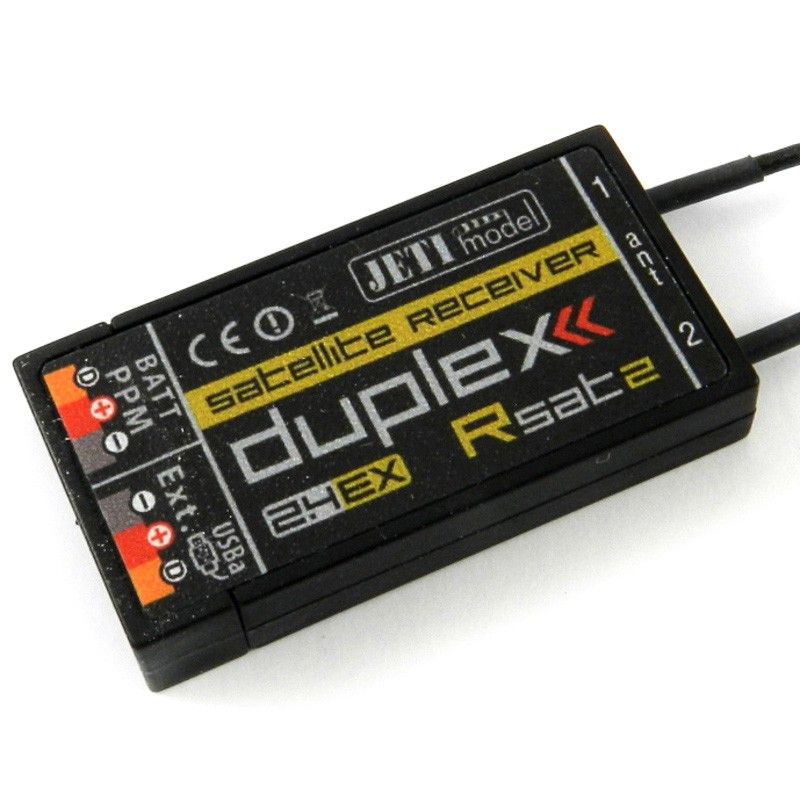

JDEX-RS2 - Jeti recepteur Duplex Rsat 2 EX

JDEX-RS2 - Jeti recepteur Duplex Rsat 2 EX

Les récepteurs de la série DUPLEX EX sont conçus pour fonctionner avec les modules HF de la série DUPLEX et DUPLEX EX dans la bande des 2,4 GHz

Grâce à la liaison tout numérique et bidirectionnelle entre émetteur et récepteur, ils offrent de nouvelles perspectives dans le domaine des modèles radiocommandés.

Les modules HF et récepteurs DUPLEX EX tirent parti des technologies modernes de haute technologie et offrent, grâce à leur  méthode de fabrication et de test précis, une sécurité et une fiabilité maximales.

Le DUPLEX EX est le successeur du récent système DUPLEX, et ils sont totalement compatibles entre eux. D'autre part, la série EX étend ses capacités notamment dans le domaine du transfert de données télémétriques et offre ainsi une vue encore plus précise de l'état du modèle. La pleine utilisation des nouvelles propriétés est prise en charge par le terminal JETIBOX PROFI, qui offre des possibilités d'imagerie améliorées et un meilleur confort d'utilisation. En liaison avec le progiciel FlightMonitor, il facilite le réglage des paramètres des composants du système et permet notamment, le traitement des données et le suivi des données télémétriques durant le vol et fournit des outils pour l’analyse exacte des données collectées durant le vol. De cette façon, il met en œuvre une nouvelle dimension dans la gestion et l'utilisation de l'ensemble du système.

La communication bidirectionnelle entièrement numérique entre l'émetteur et le récepteur contribue au développement de nouvelles pistes dans la branche des modèles radiocommandés.

Les récepteurs DUPLEX Rx continue la lignée des récepteurs JBC en gardant leur universalité et leur large domaine d’applications mais en plus, ils étendent leurs fonctions grâce aux nouvelles possibilités offertes par le système DUPLEX.

Un des avantages les plus importants est leur utilisation sans quartz – s‘occuper des fréquences libres est une chose du passé.

De plus, leur résistance élevée aux interférences, leur portée bien au-delà de la portée visuelle et le contrôle continu des données du modèle dans le ciel, sont, comme beaucoup d'autres fonctions, de nouvelles fonctionnalités et des dispositifs jusqu‘alors inconnus.

Transmission en temps réel des données télémétriques:

Chaque récepteur est déjà dans sa configuration de base capable de transmettre la tension réelle du système à bord, c.à.d. la tension du récepteur sans senseur télémétrique.

Un senseur télémétrique peut être relié directement à la prise repérée (Ext.) qui se trouve à l’arrière du récepteur.

Si le raccordement de plusieurs senseurs est nécessaire, l’expander DUPLEX #007E4 peut être connecté sur la prise repérée (Ext.).

Le récepteur satellite JETI DUPLEX Rsat2 peut être connecté sur les sorties "SAT1/SAT2" des récepteurs DUPLEX R10, R12, R14 et R18.

L'utilisation typique est de fournir un signal redondant à votre récepteur en provenance de votre émetteur, pour lequel la configuration devrait être comme suit :

• Effectuez la procédure d'appariement pour tous les récepteurs et récepteurs satellites
• Réglez le récepteur satellite en mode Clone.
• Réglez la sortie PPM du récepteur satellite en mode Direct
• Reliez le récepteur satellite à la prise SAT1/SAT2 du récepteur principal.
• Dans le menu Régl.Sortie du récepteur principal, choisissez SAT1 ou SAT2 de manière appropriée
• Réglez le mode Entrée PPM
• Le code d'alarme PPM peut être réglé pour avertir de la perte de signal du récepteur satellite en choisissant  une lettre au choix de l'alphabet.

Caractéristiques techniques:

• Nombre de voies: PPM8/16
• Dimensions: 35x23x6mm env.
• Poids: 12g env.
• Longueur antenne: 200mm x2
• Tension d'alimentation: 3,2-8,4V
• Courant moyen consommé: 30mA
• Plage de température de fonctionnement: -10 à +85°C
• Puissance en sortie: 15dBm
• Sensibilité: -106dBm
• Transmission temps réel des données télémétriques: Oui
• Programmation: JETIBOX
• Peut recevoir un récepteur satellite (SAT): -
